Программы, написанные в рамках курса практики

2009 год

  1. Circuit editor

  1. Circuit editor

    Авторы: Смышляев Илья.

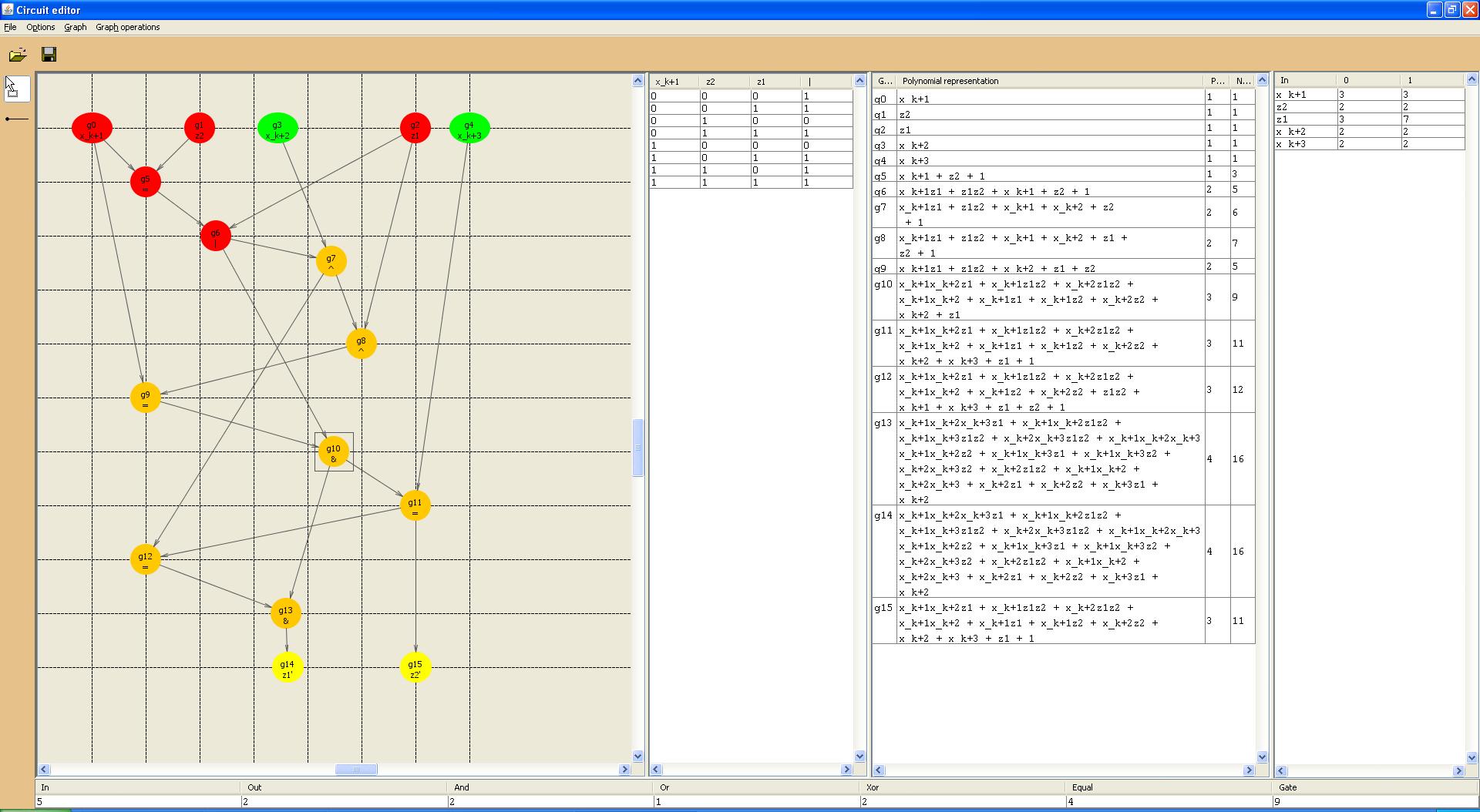

    Программа предназначена для работы с булевыми схемами.

    Поддерживаются следующие операции:

    • создание и редактирование булевой схемы из элементов AND, OR, XOR, EQUAL с контролем корректности структуры схемы

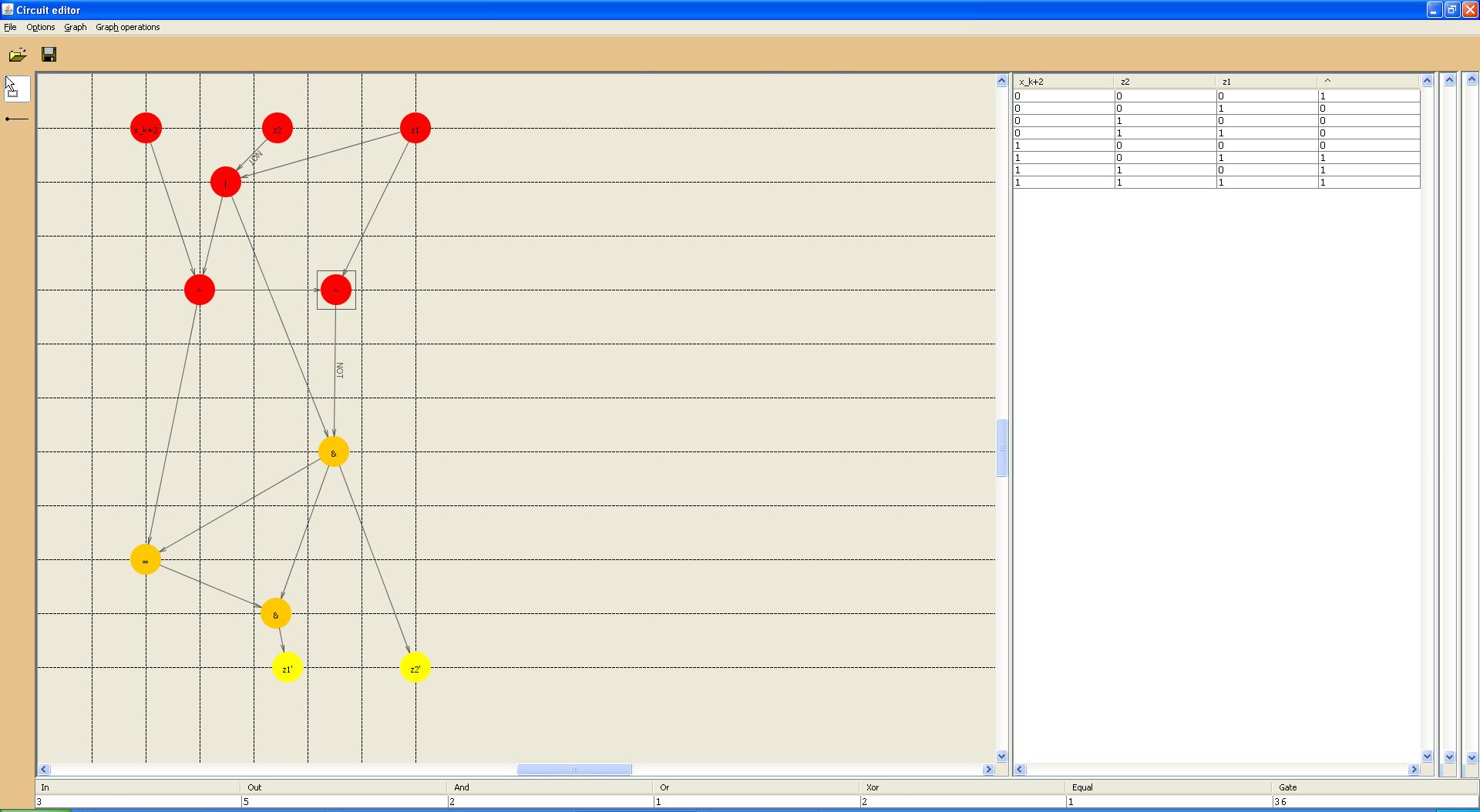

    • вывод таблицы истинности как для всей схемы, так и для любого выбранного логического элемента (при этом выделяются цветом все логические элементы, влияющие на значение выбранного)
    • упрощение схемы при известном значении одного или нескольких входов схемы
    • вывод таблицы, содержащей для каждого входа схемы информацию вида «значение входа — количество удаляемых из схемы логических элементов при ее упрощении»

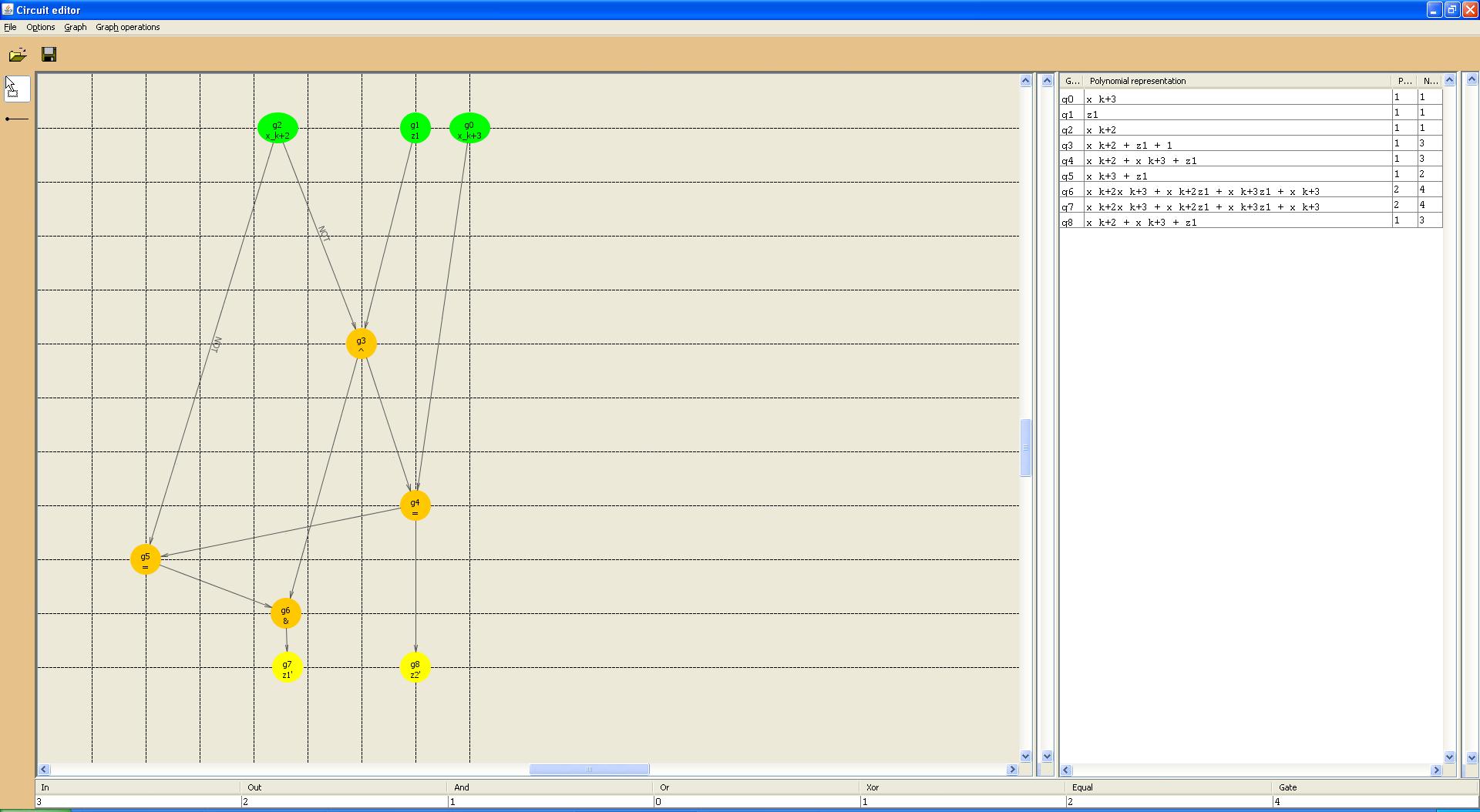

    • вывод полиномиального представления логических элементов
    • настройка параметров изображения
    • сохранение / загрузка схемы из XML-файла

    Программа.

    Программа так же имеет версию в виде апплета, который вы можете посмотреть on-line. Исходный код программы доступен в репозитории

    .
